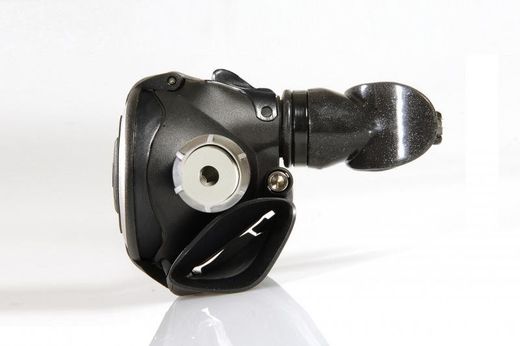

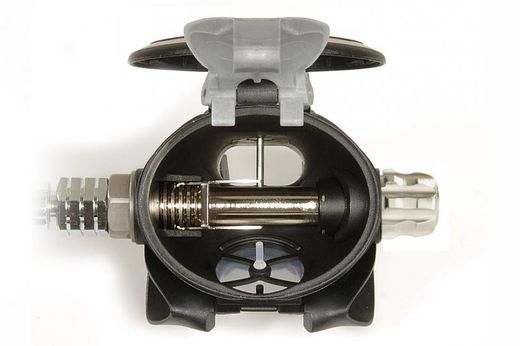

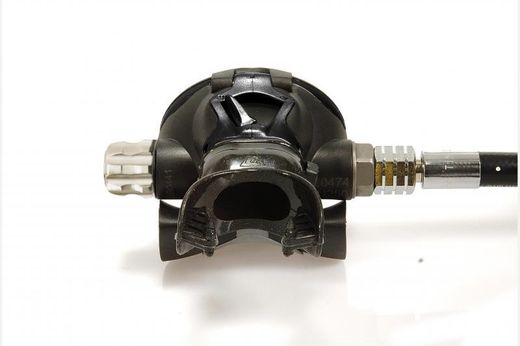

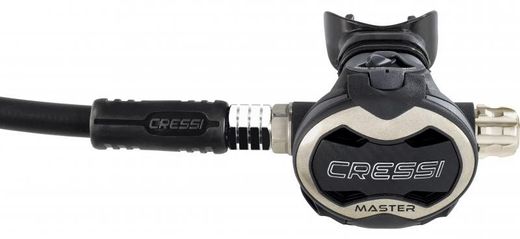

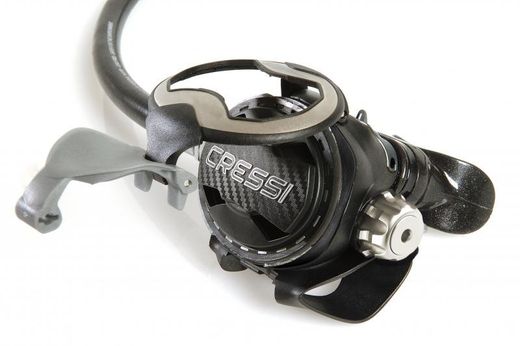

2. STAGE ELLIPSEMASTER
High-end ultralet 2. trin med en blandet sammensætning af semi-fleksible lydabsorberende technopolymerer og støjabsorbere med tungere titanium komponenter.
Pneumatisk kompenseret mekanisme, der garanterer en enestående glathed-flow-forhold og en rigelig og kalibreret lufttilførsel uden behov for en meget accentueret Venturi-effekt.
Ny overdimensioneret inspiratorisk mikroreguleringsknap i titanium med en reguleringsmekanisme fuldstændig isoleret fra det ydre miljø ved hjælp af en dobbelt O-ring: den garanterer glathed og holdbarhed. Knappen indeholder en møtrik til finregulering af åndedrætsanstrengelsen (teknisk service).
Dive-Predive deflektor til at styre Venturi-effekten. Ingen metalsamlingselementer.
Elliptisk sektion, der tillader en løftestang, der er endnu større end meget større regulatorer, med en optisk effekt af meget mindre dimensioner og større komfort. Reducerede mål 7,5x6 cm, kun 5% større end Ellipse Titanium og den letteste af de kompenserede modeller på markedet med kun 205 g.
Overdimensioneret indsugningsmembran for større inspiratorisk glathed, den største i sin kategori: 2810 mm2, 12 % større end konkurrerende high-end-modeller. Teflonbelagt kontaktskive med knast for at reducere knastskivefriktion.
Knast med en stor drejevinkel, stærkt forstærket til præcist at overføre inhalationsanstrengelsen og med minimal friktion med membranskiven.
Maksimal indåndingsanstrengelse på mindre end 4Mbar med et samlet åndedrætsarbejde på 0,60 Joule/L, fire gange under EEC-reglerne. 2500 l/min flow
Mulighed for let at trække alle maskiner ud af kassen, hvilket i høj grad letter vedligeholdelsesoperationer.
Varmeveksler placeret inde i huset, der forhindrer frysning af luften ved dykning i koldt vand.
Udåndingszonen er forbedret for at reducere udåndingsanstrengelsen uden at skade forseglingen af området, da det ikke er nødvendigt at reducere tykkelsen af membranen. Designet af udåndingsmembranretentionssystemet dirigerer flowet 100 % kanaliseret mod knurhårens dyser, drager fordel af en kraftig Venturi-effekt og fjerner bobler fra synsfeltet uden at skulle overdimensionere knurhåren.
Tekniske specifikationer:
Teknopolymer + titan
Vægt 160 g
Måler 7,5x6 cm
80 cm SUPERFLOW slange
Venturi-system: nej
Pneumatisk kompensation: ja
Dyk/før dyk-forvirring: ja
Mikroregulering af inspiratorisk indsats: ja
Gennemsnitlig flowhastighed 2500 l/min

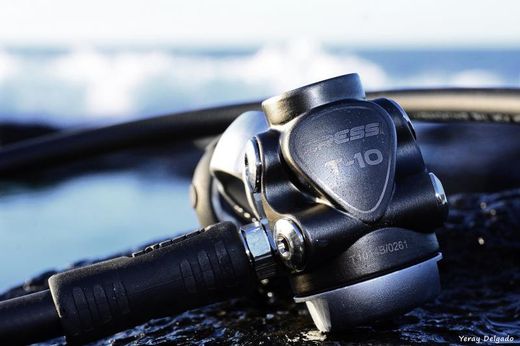

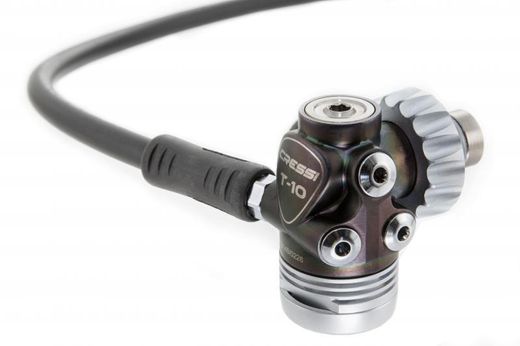

1. TRIN T10SC
1. trin med overkompenseret membran i T, meget moderne, men samtidig let at vedligeholde og meget robust og pålidelig.
Tykkelsen af kroppens vægge er blevet optimeret for at minimere dens vægt (380 g). En PVT-belægning beskytter 1. trin mod stød og erosion.
T-konfigurationen tillader større integration af det første trin i beslagets profil og dermed større bevægelsesfrihed for dykkerens hoved. Mekanismen arbejder på tværs af luftindtaget, og den mulige filtrering af partikler fra flasken, der formår at passere filteret, påvirker ikke ventilen direkte.
HP-sædet er lavet i AISI316 rustfrit stål. Ud over muligheden for udskiftning i tilfælde af forringelse under vedligeholdelse, forlænger sædets sammensætning, meget hårdere end den traditionelle messing af faste sæder, dets brugstid, da det bedre modstår deformeringen af metalpartikler, der kan trænge ind fra flaske.
Polyurethanventil med høj mekanisk modstand mod olier og hyperoksiske blandinger.
Mekanismens hyperkompensation garanterer en lille stigning i mellemtrykket, når trykket i flasken falder. Regulatoren giver derfor sit maksimale præstationsniveau i den sidste fase af dykket, uden tvivl den mest kritiske.
En avanceret undersøgelse af luftens indre cirkulation og et eksklusivt distributionskammer, der kanaliserer luftmængden direkte til LP-udtagene, har gjort det muligt at reducere trykfaldet i tvungne vejrtrækninger til minimumsniveauer (0,5 bar) ), hvilket garanterer brug med høj ydeevne i enhver situation.
T10 har et isolerings- og frostvæske SC (Sealed Chamber) kit, der fuldstændigt isolerer membranen og fjederen fra kontakt med vand, hvilket gør den ideel til drift under ekstremt lave temperaturforhold og med meget snavset vand.
Særligt effektivt filter med form som en hat indsat uden behov for en låsering. Effektiv filtreringsflade på 280 mm2 takket være udviklingen af dets særlige design.
2 udgange HP og 4 LP
Den leveres i DIN 300-version.
Tekniske specifikationer:
Højtryksudtag (HP) 2 - 7/16" lavtryksudtag (LP) 4 - 3/8"
System/kompensation: overkompenseret membran Filtertype hat uden låsering
Roterende tårn: nej
Tilført luftstrøm 4000 L/min (*)
Mellemtryk 9-10 bar Mellemtryksfald (150 bar) 0,5-1 bar
Ekstern regulering LP: ja (unbrakonøgle)
Vægt: Int. 615 g / DIN 480 g
Forsyningstryk (INT-tilslutning) 0-232 bar
Forsyningstryk (DIN-tilslutning) 0-300 bar
Indstil tryk 9,2-9,6 bar
Tarareguleringsskala +/- 0,5 bar
(*) Målinger foretaget på et LP-udtag med andet trin tilsluttet og et tryk på 150 bar i cylinderen.
